PV шинасы лента өндүрүү линиясы

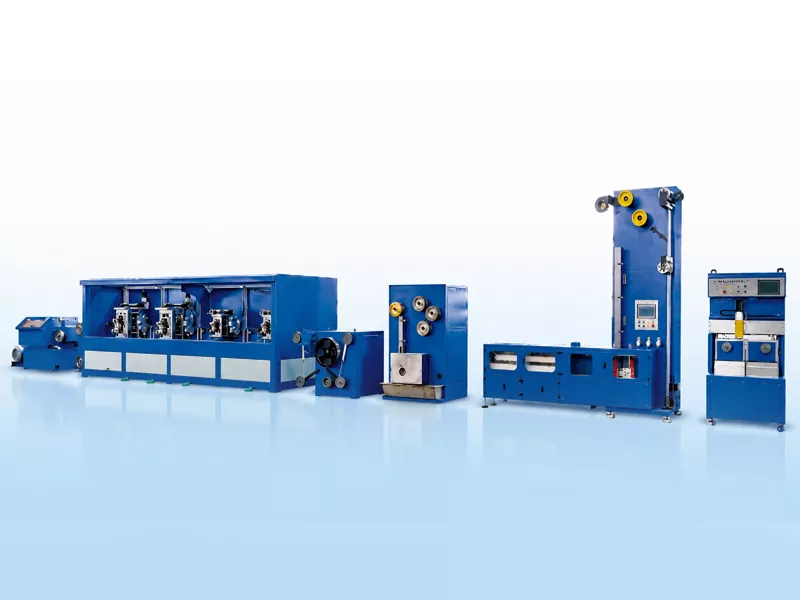

GRM PV шина лентасы өндүрүштүк линиясы TU1 кычкылтексиз жез тегерек зымды жогорку тактыктагы калай менен капталган жалпак өткөргүч лентага тынымсыз иштетүү үчүн иштелип чыккан. Линия PV өз ара байланыш лентасын, шинанын лентасын жана чагылдыруучу шинанын лентасын өндүрүү үчүн ылайыктуу.
Толук линия зым чийүүнү, так прокаттоону, үзгүлтүксүз күйдөөнү, флюсту тазалоону, ысык калай менен каптоону жана автоматтык кабыл алууну камтыйт. Бул PV лента өндүрүүчүлөрүнө туурасын жана калыңдыгын, калай каптоо сапатын, тилкенин түздүгүн жана ороонун ырааттуулугун көзөмөлдөөгө жардам берет.
GRM шинасы лентасын өндүрүү линиясы болжол менен 26 м узундугу жана 3 м туурасы, линиянын жалпы салмагы болжол менен 14 тоннаны түзөт. Дизайн ылдамдыгы жез зымдын өлчөмүнө, даяр лента өлчөмдөрүнө, калайлоо ылдамдыгына жана алуу ыкмасына жараша 150 м/мүнө чейин жетиши мүмкүн. типтүү өндүрүш шарттарында, ай сайын чыгаруу болжол менен 60-80 тоннага жетиши мүмкүн.

Сурамжылоо жөнөтүү

Продукт Description

Жез зымдан даяр шина лентасына чейин

PV Busbar Ribbon Production Line негизинен чийки зат катары жез зымды колдонот. Зым алгач прокаттоо үчүн керектүү диаметрге тартылып, андан кийин көп стенддүү так прокаттоо аркылуу жалпак лентага айланат. Прокаттан кийин жез тилкеси механикалык касиеттерин тууралоо үчүн үзгүлтүксүз күйдүрүүдөн өтөт, андан кийин флюстук тазалоо жана ысык калай менен каптоо. Акыр-аягы, даяр лента автоматтык алуу тутуму аркылуу катушкаларга же блинчиктерге оролот.

Чийүүчү машина

Жез зым штамптар аркылуу 2,6-3,0 мм диаметрге чейин тартылып, прокатка даярдалат.

4 Roll Stand

Тегерек жез зым жалпак лентага жылдырылып, туурасы жана калыңдыгы башкарылат.

Жылуулоо

Кыска туташуулар жез лентасынын механикалык касиеттерин жакшыртуу үчүн инерттүү газдан коргоо жана циркуляциялык суу муздатуу менен колдонулат.

Калай каптоо

Ысык-калай каптоо колдонулат. Аба бычактары калай катмарынын калыңдыгын көзөмөлдөйт, ал эми муздаткыч желдеткичтер беттин сапатын турукташтырууга жардам берет. Бир жактуу калай каптоо калыңдыгы: 0,01-0,025 мм.

Катушка автоматтык түрдө өзгөртүү

Кошумча функцияларга серво өтүү, автоматтык катушка алмаштыруу, автоматтык кесүү жана автоматтык скотч кирет.

Тактык алуу

Спуль орогуч: 30 кг чейин.

Блинный спираль орогуч: кошумча 1-2 кг.

R&D жана патенттер

2015-жылдан бери, GRM PV байланыш лентасы жана шиналык лентасы үчүн өндүрүштүк жабдууларды иштеп чыгууну улантып келет. Компания так прокатка, өндүрүш линиясын интеграциялоого жана PV лентасын өндүрүү процесстерине байланыштуу бир нече техникалык патенттерге ээ болгон.

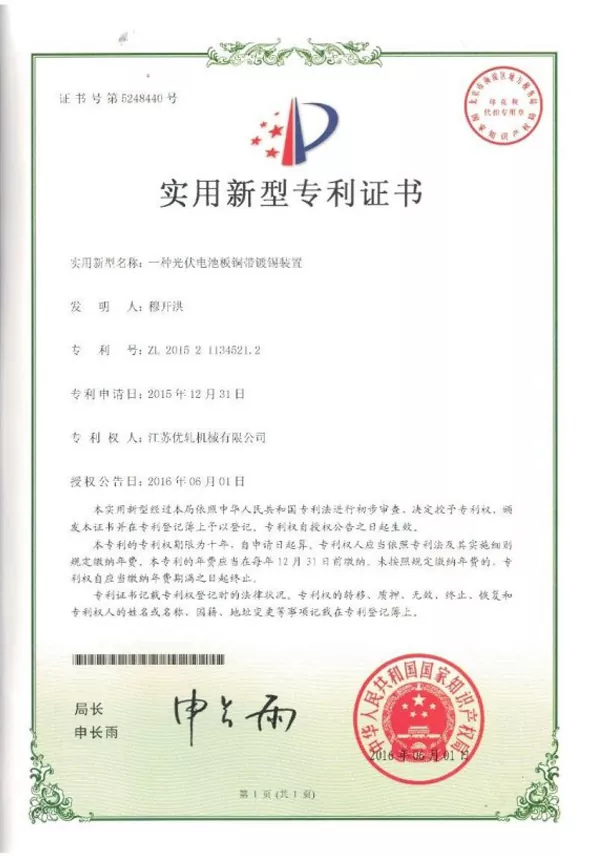

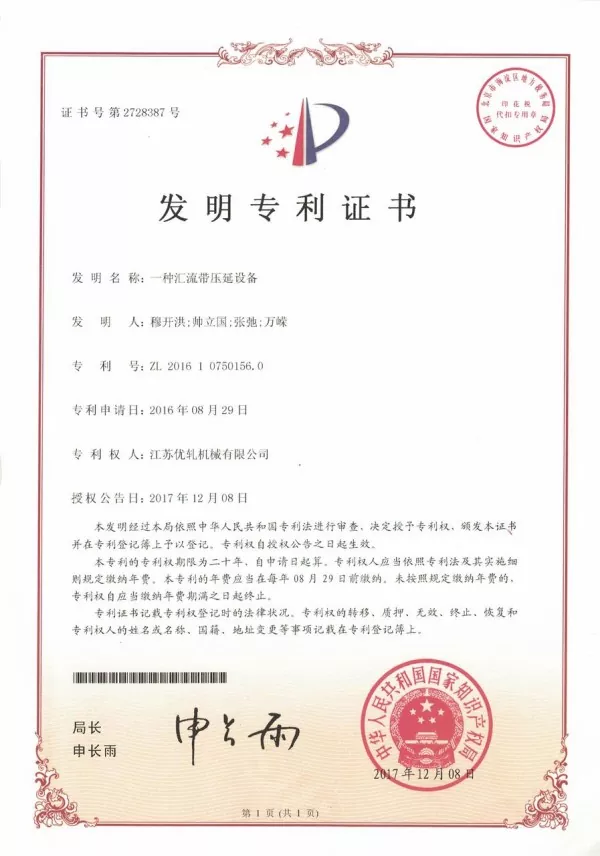

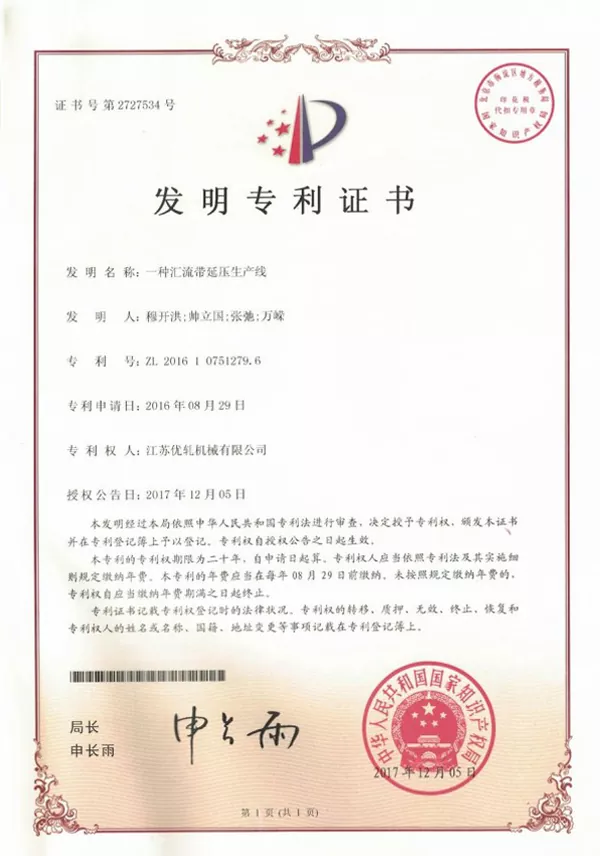

PV лента өндүрүштүк жабдуулар үчүн GRM патенттелген технологиялары

Негизги өзгөчөлүктөрү

Жез зымды киргизүүдөн даяр калай капталган шинанын лентасын чыгарууга чейин үзгүлтүксүз өндүрүш.
Өлчөмдүн ырааттуулугу, каптоо бирдейлиги жана ороонун сапаты жакшыртылды.
Чыңалууну координациялоо жана автоматтык кабыл алуу өндүрүш үзгүлтүктөрүн жана кол менен кийлигишүүнү азайтууга жардам берет.
Ар кандай PV модулунун материалдык талаптары үчүн стандарттык шиналарды жана чагылдыруучу шиналарды өндүрүүнү колдойт.
PV лента өндүрүүчүлөрүнө процессти көзөмөлдөөгө, продукциянын ырааттуулугуна жана өндүрүштүн натыйжалуулугуна багытталган комплекстүү өндүрүштүк чечим менен камсыз кылат.

Көп берилүүчү суроолор

1.Даяр продуктунун өлчөмү диапазону кандай?

Даяр туурасы: 3-8 мм.

Даяр жоондугу: 0,2-0,4 мм.

2.Толеранттуулук жана механикалык касиет диапазондору кандай?

Туурасы толеранттуулук: ±0,085 мм.

Калыңдыгы толеранттуулук: ±0,01 мм.

Тартуу күчү: ≥260 МПа.

Чыгымдуулугу: 90-130 МПа.

3.Кандай калай каптоо ыкмасы колдонулат?

Линия эки каптал четтерин камтыган лентаны толугу менен каптаган ысык калай каптоосун колдонот.

4.Продукциянын туурасы жана калыңдыгы кантип өлчөнөт?

Төрт стандык прокат станынын төртүнчү стенди эки лазердик өлчөө системасы менен жабдылган, бири туурасын өлчөө үчүн жана экинчиси калыңдыкты өлчөө үчүн. Өлчөө маалыматтары HMIде көрсөтүлүшү мүмкүн.

5.Кандай материалдарды иштетүүгө болот?

PV Busbar Ribbon Production Line негизинен TU1 кычкылтексиз жез зым үчүн иштелип чыккан. Ыңгайлаштырылган конфигурациялар ар кандай жез эритмелери, продукт өлчөмдөрү жана атайын лента талаптарына ылайык берилиши мүмкүн.
