Precision Copper Flat Wire үчүн комплекстүү тартуу жана Rolling Line

Так жез жалпак зым үчүн GRMдин интегралдык чийүү жана прокаттоо линиясы - бул зым тартууну, так прокаттоону, онлайн өлчөөнү жана бир үзгүлтүксүз процессте автоматтык түрдө кабыл алууну бириктирген жекелештирилген жез жалпак зымды өндүрүү чечими. Трансформатордук өткөргүчтөрдү, CTC өткөргүчтөрүн, эмалдалган тик бурчтуу зымды жана EV мотор жалпак зымды өндүрүү үчүн иштелип чыккан линия 400 м/мин ылдамдыкка жетет. Бул интеграцияланган система натыйжалуулукту жакшыртат жана материалды иштетүүнү азайтат.

Сурамжылоо жөнөтүү

Рейтинг: 5.0

(Рейтинг саны: 1)

Продукт Description

GRM интегралдык чийүү жана жылдыруу линиясы зым тартууну, так прокаттоону, онлайн өлчөөнү жана автоматтык түрдө алууну бир үзгүлтүксүз өндүрүш процессине айкалыштырат. Система магниттик зым, трансформатор өткөргүч, CTC өткөргүч жана EV мотор колдонмолорунда колдонулган жогорку тактыктагы жез жалпак зымды өндүрүү үчүн иштелип чыккан.

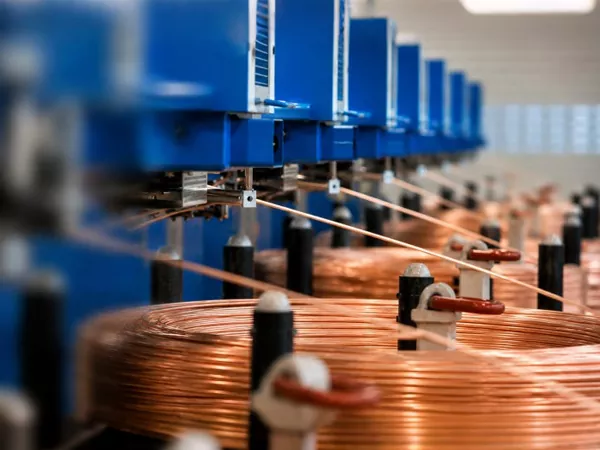

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM интегралдык жалпак зым өндүрүш линиясы үзгүлтүксүз иштөө үчүн иштелип чыкканжез зымды тактык жалпак өткөргүчтөрдү иштетүүкатуу өлчөмдүү сабырдуулук жана мыкты беттик сапаты менен.

Тартуу жана жылдыруу процесстерин бир өндүрүш системасына интеграциялоо менен линия өндүрүштүн натыйжалуулугун олуттуу түрдө жакшыртат, ошол эле учурда кол менен иштөөнү азайтат жана узак өндүрүш циклдеринде продукциянын туруктуу ырааттуулугун сактайт.

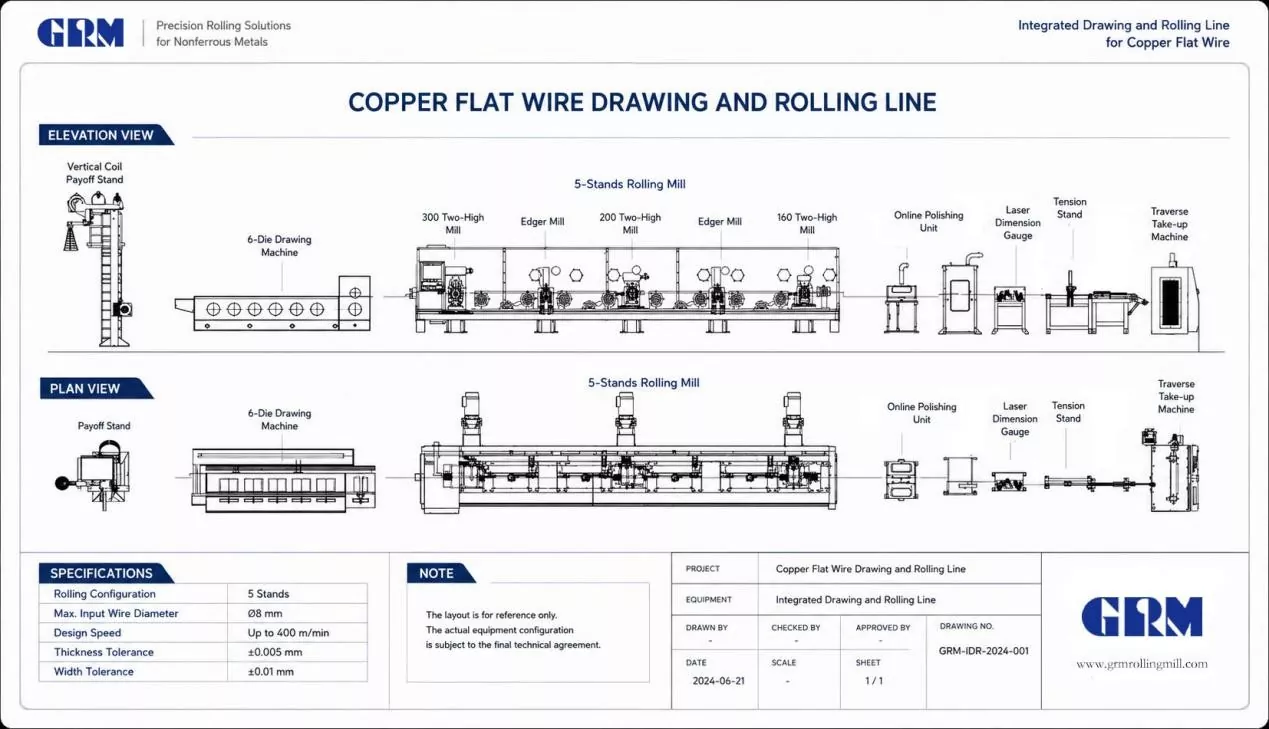

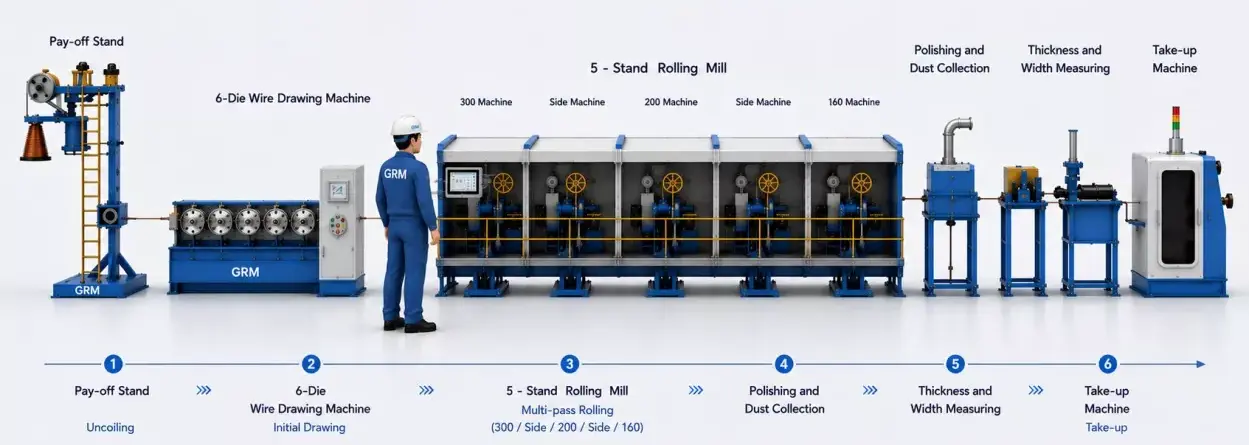

Integrated copper flat wire drawing and rolling line production process

Ийкемдүү жана натыйжалуу дизайн

Вертикалдык катушка төлөм стенди: 1 комплект

DLF6D/500 Алты өлүп чийүүчү машина: 1 комплект

Эки түрмөк тактык прокат тегирмени: 3 комплект

Каптал прокат станы: 2 комплект

Онлайн жылтыратуучу жана чаңды чогултуучу аппарат: 1 комплект

Онлайн калыңдыгын жана туурасын өлчөөчү аспап: 1 комплект

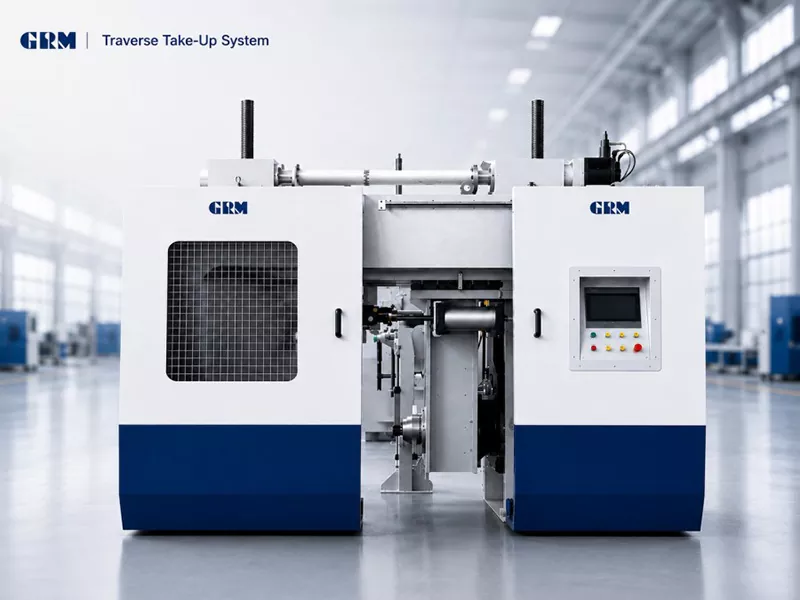

Туурасынан алуу машинасы: 1 комплект

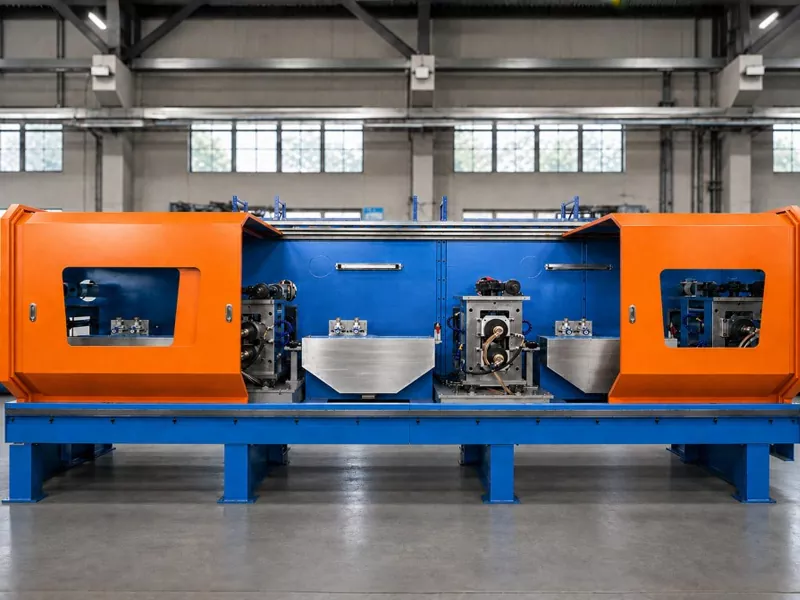

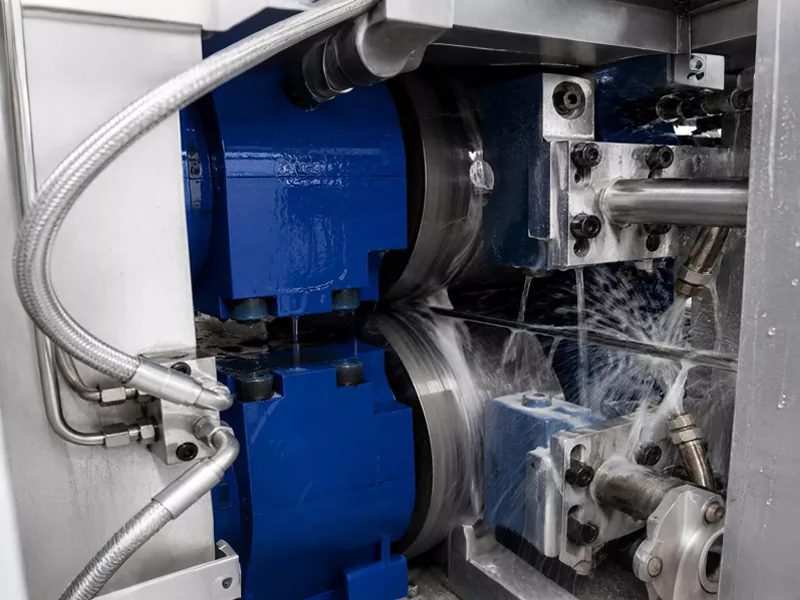

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Copper Wire өндүрүү үчүн толук линия

Так жез жалпак зым үчүн интегралдык чийүү жана прокаттоо линиясы электр өткөргүчтөрүн өндүрүүдө жогорку өлчөмдүү тактыкты талап кылуу үчүн иштелип чыккан. 400 м/мин максималдуу ылдамдыгы менен, ал жез жалпак зым ири масштабдуу үзгүлтүксүз өндүрүү үчүн абдан ылайыктуу болуп саналат.

Кадимки өз алдынча прокат процесстерине салыштырмалуу, интегралдык линия материалдын ортоңку иштетилишин жокко чыгарат жана өндүрүштүн бүткүл мезгилинде жогорку өлчөмдөгү ырааттуулукту камсыз кылат.

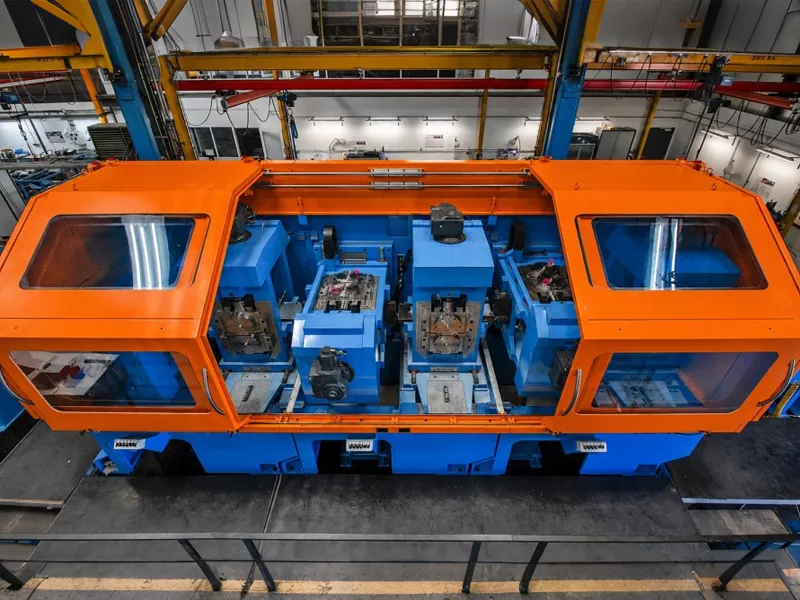

GRM integrated copper flat wire production line with 5-stand rolling mill

* Өндүрүш линиясынын процесси кардардын продуктунун өлчөмдөрүнө ылайыкташтырылышы мүмкүн

ТЕХНИКАЛЫК СИПАТТАМАЛАР

Конфигурация 5-стандык прокат фабрикасы		GRM
Биринчи эки бийик тегирмен	Ø мм	300
Биринчи Эдгер млн	Ø мм	155
Экинчи эки бийик тегирмен	Ø мм	200
Экинчи Эдгер млн	Ø мм	155
Үчүнчү эки бийик тегирмен	Ø мм	160
Дизайн ылдамдыгы	м/мүн	400
Максималдуу Intel Wire	Ø мм	8
Аяктаган толеранттуулуктар	мм	жоондугу: ±0,005 туурасы: ±0,01
Типтүү даяр жалпак зым өлчөмү диапазону	мм	жоондугу: 2.0-12 туурасы: 0,5-4,0

Типикалык колдонмолор

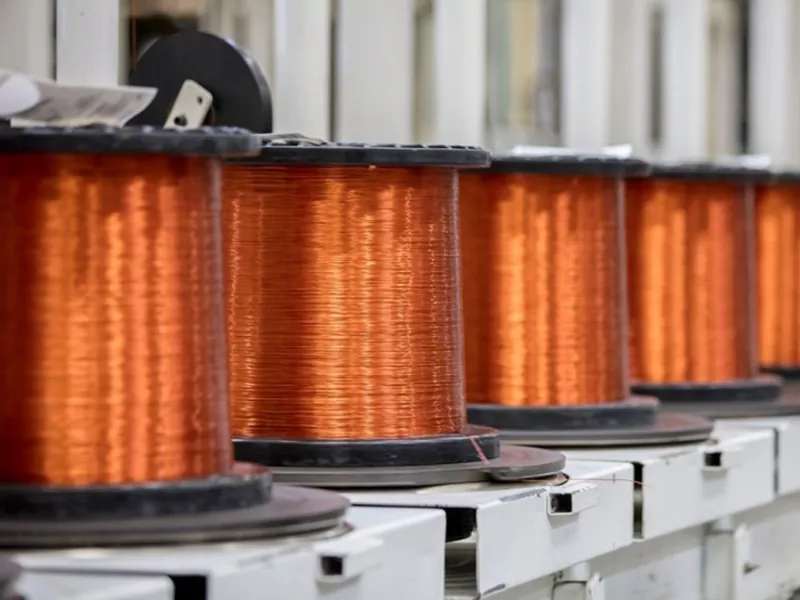

Эмальдалган тик бурчтуу магнит зым

CTC үзгүлтүксүз которулган өткөргүч

Электр кыймылдаткычынын тыгыны

EV мотор жалпак зым өндүрүү

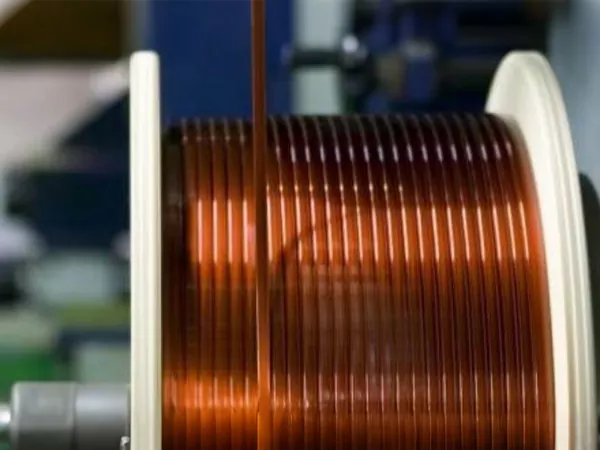

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

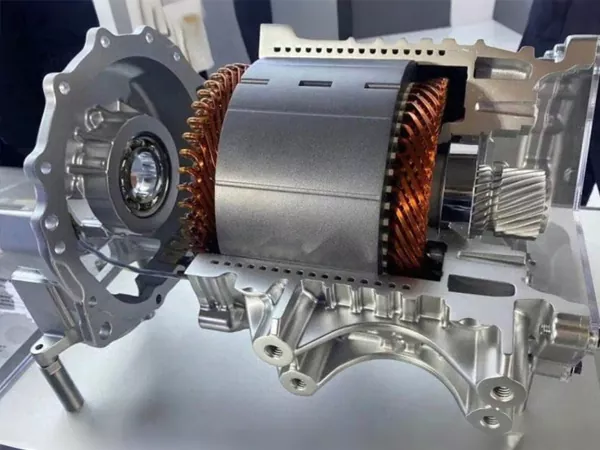

EV motor hairpin conductor flat wire production

Көп берилүүчү суроолор

1. Бул өндүрүш линиясы трансформатордук колдонмолор үчүн жез жалпак зымды чыгара алабы?

Ооба, линия трансформатор өткөргүчтөрү, магниттик зымдар жана башка электрдик колдонмолор үчүн жогорку тактыктагы жез жалпак зымды өндүрүү үчүн иштелип чыккан.

2. Precision Copper Flat Wire үчүн Integrated Drawing жана Rolling Line ылайыкташтырылган болот?

Ооба, GRM сиздин киргизген материалыңызга, даяр зым өлчөмдөрүнө жана өндүрүштүк талаптарга негизделген жекелештирилген өндүрүш линияларын сунуштайт.

3. Тактык прокат процесси кандай тактыкка жетише алат?

Система так жез жалпак зым өндүрүү үчүн ± 0,005 мм жана туурасы ± 0,01 мм чейин толеранттуулукка жетише алат.

4. Эмне үчүн өзүнчө машиналардын ордуна интегралдык чийме жана прокат линиясын тандоо керек?

Интегралдык жез жалпак зым өндүрүү линиясы натыйжалуулукту жакшыртат, материалды иштетүүнү азайтат жана продуктунун туруктуулугун камсыз кылат.

Ыңгайлаштырылган жез жалпак зым өндүрүү боюнча чечим издеп жатасызбы?

GRM сиздин материалдык спецификацияңызга, даяр зым өлчөмдөрүнө жана төмөнкү агымдагы колдонуу талаптарына негизделген толук инженердик чечимдерди камсыз кылат.

Техникалык консультация жана жекелештирилген өндүрүш линиясынын дизайны үчүн биздин инженердик топ менен байланышыңыз.
