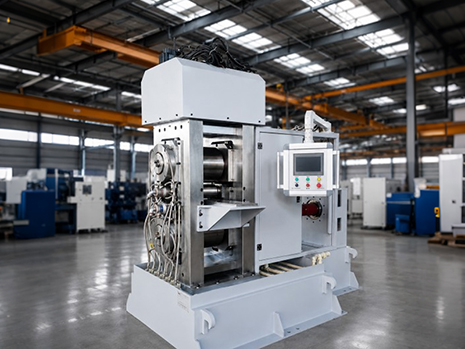

4 Жогорку тар тилкелүү Rolling Mills Reversible

GRM Rolling Mill заводунан кайтарылуучу GRM-S 4 бийик тар тилкелүү прокат стандары140 мм туурасынан төмөн кууш тилкелерди так прокаттоо. Реверсивдүү прокат структурасы, PLC, сенсордук экран жана сервоконтролдук системасы менен жабдылган тегирмен кесилген тилкелүү материалдарды эң сонун калыңдыгы, тилкесинин тегиздиги жана четинин сапаты менен көп өтүү прокатка чыгарууга мүмкүндүк берет. Бул тактыкты жана өндүрүш ийкемдүүлүгүн талап кылган жогорку баалуу колдонмолор үчүн идеалдуу чечим.

Сурамжылоо жөнөтүү

Продукт Description

GRM бир стенддик тегирмендери ар кандай материалдарды, анын ичинде кремний болотту, дат баспас болоттон, алюминий эритмелерин жана титан эритмелерин так прокаттоо үчүн ылайыктуу. Reversible прокат режими материалдын касиеттерине жана максаттуу калыңдыгына жараша ийкемдүү өтүү графигин түзүүгө мүмкүндүк берет.

Компакттуу жайгашуусу жана жогорку чыгым-аткаруу катышы менен тегирмен өзгөчө чакан жана орто сериядагы өндүрүш, R&D тиркемелери жана көп спецификациядагы кайра иштетүү үчүн ылайыктуу.

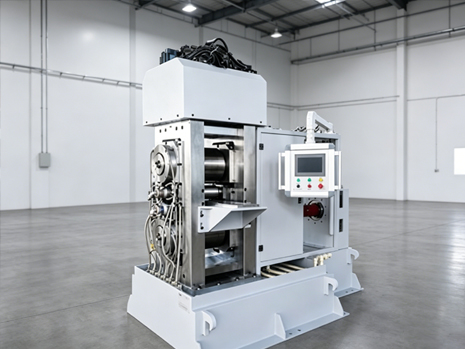

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Колдонулуучу материалдар

Күмүш жана күмүш эритме тилкелери

Алюминий эритмеси тилкелери

Алюминий негизиндеги капталган тилкелер

Дат баспас болоттон жасалган тилкелер

Кремний болот тилкелери

Титан эритмеси жана титан менен капталган тилкелер

Конфигурация

Кирүүчү жана чыгыш тарабында бир кабыл алуучу платформа

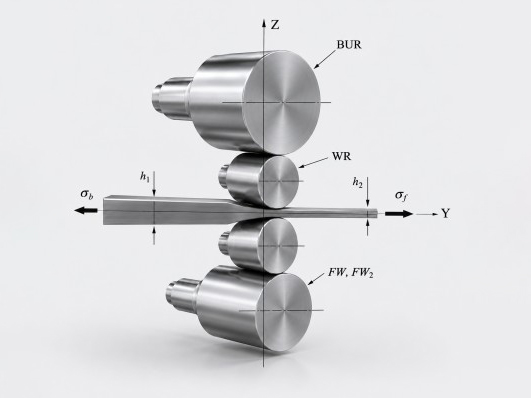

4-жогорку тескери прокат станынын негизги агрегаты

Асинхрондук прокат үчүн өз алдынча башкарылуучу жогорку жана төмөнкү роликтер

PLC + HMI + Servo интегралдык башкаруу системасы

Silver alloy and titanium strip rolling on narrow strip mill

Техникалык маалыматтар

Стенд түрү	4-Жогорку бир стенддүү реверсивдүү фабрика
Input Thickness	0,5 – 10 мм
Output Thickness	0,2 – 0,8 мм
Strip Width	100 – 140 мм
Толеранттуулук	±0,015 мм
Подшипниктерди майлоо	Жабык схемадагы автоматтык майлоо
Камдык түрмөк диаметри	Φ300 × 200 мм
Work Roll диаметри	Φ120 × 200 мм
Дизайн ылдамдыгы	0 – 0,4 м/с
Rolling Force	≥ 80 Т

Артыкчылыктары

Reversible Rolling Design

Ар кандай материалдар жана жоондук диапазондору үчүн ийкемдүү өтүүнү башкаруу.

Жогорку тактык башкаруу

Реверсивдүү 4 бийик тар тилке прокат стандары толук серво диск жана PLC башкаруу системасы менен жабдылып, калыңдыгынын ±0,015 ммге чейин тактыгына жетет.

Компакттуу тегирмен стендинин дизайны

Бир нече өнүм спецификациялары менен чакан жана орто партияларды өндүрүү үчүн идеалдуу кичинекей изи менен бир стенддин макети.

Параметрлер

Электромагниттик ролик жылытуу системасы (150–250°C)

Муздак жылдыруу жана жылуу жылдыруу режимдери ортосунда которуштурууну иштетет.

4-жогорку 2-жогорку конверсия структурасы

Келечектеги процессти кеңейтүү жана ысык прокаттоо үчүн сакталган.

Көп берилүүчү суроолор

Q1: максималдуу тилке туурасы деген эмне?

GRM: Максималдуу тилкенин туурасы 140 мм, так тар тилке прокаттоо үчүн иштелип чыккан.

Q2: Тегирмен дат баспас болоттон жасалган жана кремний болот иштете алабы?

GRM: Ооба. Биздин 4 бийик тар тилкелүү прокат тегирмендерибиз өзгөчө дат баспас болоттон жасалган жана кремний болот сыяктуу тоголоктолгон материалдар үчүн ылайыктуу.

Q3: Тегирмен күйдүрүү же пиллинг линиялары менен иштей алабы?

GRM: Ооба. GRM комплекстүү чечимдерди, анын ичинде күйдүрүү линияларын, пиклинг системаларын жана катушкаларды иштетүүчү жабдууларды бере алат.

GRM жогорку тактык, ишенимдүүлүк жана үнөмдүүлүк менен жабдууну камсыз кылуу, так тар тилке прокат чечимдерине адистешкен. Бир стенддүү реверсивдүү тегирмендерден тышкары, биз ошондой эле компакттуу көп стандык прокат стандарын, үзгүлтүксүз прокат линияларын жана ылайыкташтырылган металл иштетүү системаларын сунуштайбыз.
Материалдык жана өндүрүштүк талаптарыңызга ылайыкташтырылган прокаттоо чечими үчүн бүгүн биз менен байланышыңыз.
